现代低压配电系统中，末端 N 线电流过大、三相不平衡已成为电气火灾、设备损毁、供电中断的核心诱因，安科瑞 ANSNP 中线安防保护器以末端 N 线电流治理 + 三相不平衡治理 + 全链路电气安全防护为核心，从根源消除零线过流隐患，守护末端供配电系统稳定运行。

一、应用背景：被忽视的 N 线安全危机，末端配电隐患凸显

在三相四线制低压配电（0.4kV）末端，传统认知中 N 线仅承载三相不平衡电流、风险极低；但随着 LED 照明、开关电源、变频器、UPS、充电桩、医疗精密设备等非线性负载大规模普及，3 次、9 次、15 次等 3n 次零序谐波会在 N 线同相叠加，叠加后 N 线电流可达相线电流的 1.3~1.7 倍，甚至远超相线额定电流。

同时，商业综合体、工厂、医院、数据中心等场景普遍存在单相负载分配不均、三相不平衡严重问题，进一步推高 N 线电流。而普通断路器、漏电保护器仅保护相线，对 N 线过流、过热、电位漂移无有效防护，导致 N 线长期处于 “无保护、高风险" 状态，成为电气火灾的隐形源头 —— 据统计，低压配电中因 N 线过流引发的电气火灾占比超 30%，末端配电 N 线治理已刻不容缓。

二、N 线电流过大的核心危害：安全、设备、能耗三重风险

1.电气火灾隐患（最致命）

N 线过流导致线缆、接线端子持续过热，加速绝缘层老化、炭化、熔化，引发短路、电弧起火；N 线虚接、断线时还会造成中性点漂移、N 线带电，直接触发触电、火灾连锁事故，是末端配电最易被忽视的起火源。

2.三相电压失衡，精密设备损毁

N 线电流异常引发中性点电位偏移，三相电压波动、畸变，导致服务器、医疗设备、工控 PLC、变频设备等精密负载电压超标、谐波干扰，出现死机、误动作、元件击穿、寿命骤降，造成巨额生产 / 运营损失。

3.保护装置误动 / 拒动，供电可靠性下降

N 线过流、谐波干扰会导致空开、漏保频繁误跳闸，或因长期过热导致保护机构失效、拒动，引发非计划停电，影响商场、医院、工厂等连续供电场景的正常运行。

4.能耗浪费、运维成本攀升

N 线无效电流长期流动，增加变压器、线路损耗，提升用电成本；同时 N 线过热、设备故障频发，大幅增加巡检、维修、更换线缆的运维投入。

三、须进行零线电流治理的核心场景

凡是非线性负载密集、单相负载占比高、三相不平衡突出、供电安全要求严苛的末端配电场景，均需部署 N 线电流治理设备，典型场景如下：

商业综合体 / 写字楼 / 商场

LED 照明、LED 大屏、电梯、变频空调、充电桩、收银系统等非线性负载集中，3 次谐波叠加严重，N 线电流超标、线缆发热、开关跳闸频发，是 N 线治理刚需场景。

医疗场所（医院、体检中心）

ICU、手术室、CT/MRI、检验科等精密医疗设备对供电质量零容忍，N 线过流导致的电压畸变、电磁干扰会直接影响诊疗安全，必须严格治理 N 线电流、保障三相平衡。

数据中心 / 机房 / 服务器集群

UPS、服务器、精密空调等设备产生大量谐波，三相负载不均，N 线过流易引发服务器宕机、数据丢失，同时加剧机房散热压力、提升 PUE 值，治理需求迫切。

工业制造车间

变频器、电焊机、注塑机、焊接机器人、电加热设备等谐波源密集，三相负载波动大、不平衡度高，N 线过流会导致变压器异响、绕组过热、生产线停机，影响生产连续性。

公共设施（学校、轨道交通、体育馆、充电站）

教室照明、地铁牵引设备、舞台灯光、充电桩群等场景，单相负载集中、谐波污染重，N 线过流易引发公共区域电气安全事故，需主动治理。

新能源 / 微电网 / 园区配电

分布式光伏、储能、充电桩接入导致三相出力不均、零序电流激增，N 线过流威胁逆变器、变压器安全，是零碳园区、微电网场景的治理设备。

四、安科瑞 ANSNP 中线安防保护器：末端 N 线安全一体化解决方案

安科瑞 ANSNP 系列中线安防保护器，专为末端 N 线过流、三相不平衡、谐波污染设计，集末端 N 线电流精准治理、三相不平衡动态调节、全链路电气安全防护于一体，从根源消除电气火灾隐患，保障供配电系统安全稳定。

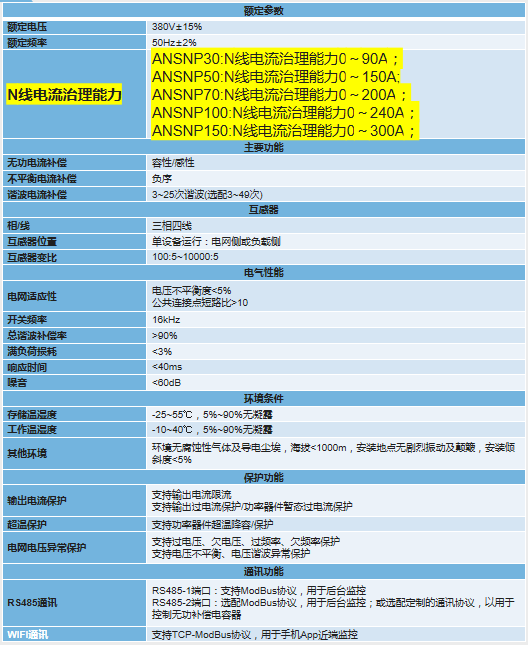

4.1 技术参数

4.2 功能用途

对末端回路电流进行检测、分析，治理谐波及三相不平衡，可治理由3N次谐波和三相不平衡造成的N线电流过大问题，消除其造成的电气火灾安全隐患；

智能稳压功能；

实现系统N线电流治理，同时具备谐波电流、无功功率、杂散电流、系统电流突变，谐波电流突变的抑制功能；

系统节能功能；降低系统线缆损耗,降低系统由于集肤效应引起的损耗问题，实现综合节能。同时可以提高系统的元件使用寿命，降低维修成本；

无线数据传输功能及手机APP交互功能。

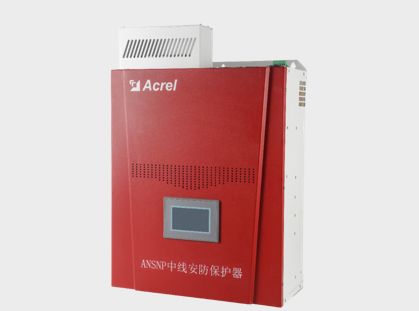

4.3 产品上图

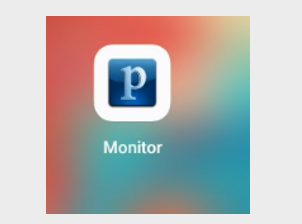

4.4 手机APP

通过手机APP控制设备运行启停、参数设置和运行数据查询，方便运维管理和操作。（设备自带无线WiFi通讯，用于手机App近端监控 ）

手机APP显示：运行数据（电网/负载/装置）、参数设置、故障信息、设备信息

用户信息安全管理：对设备信息进行严格的系统用户口令加密，按节点对用户进行权限管理

*注仅支持安卓手机安装APP；设备与手机距离1m~2m

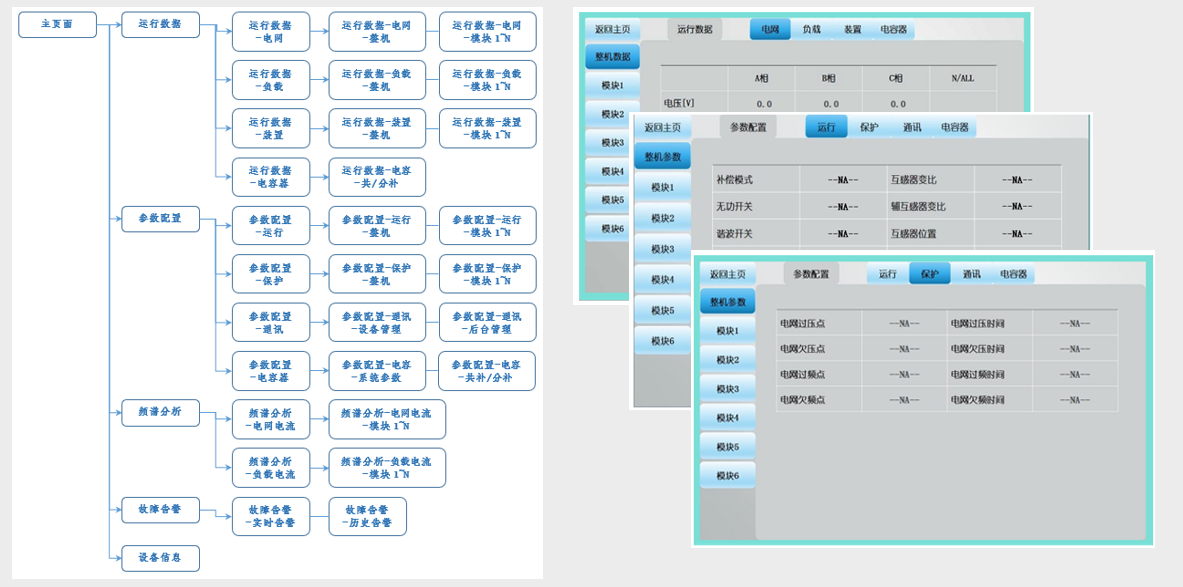

4.5 触摸屏

4.6 检验报告

4.7 应用案列

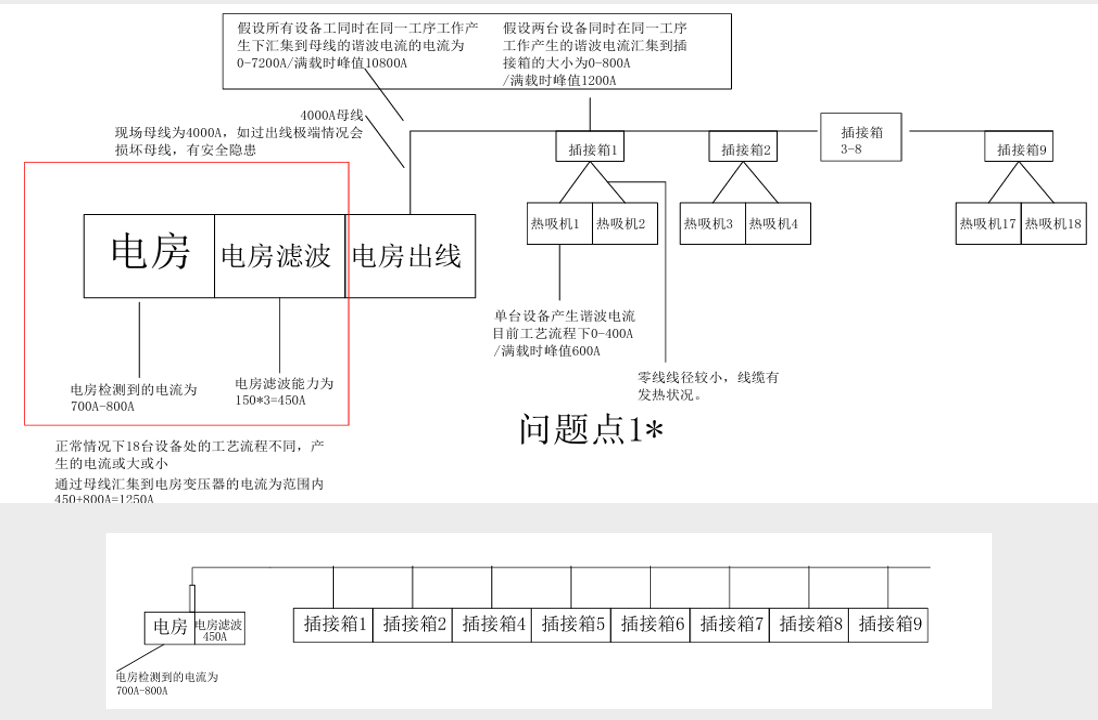

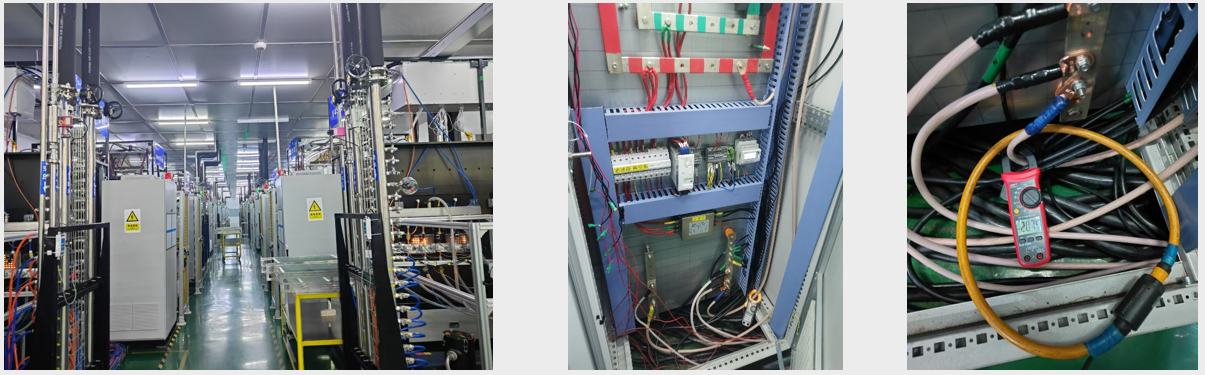

项目情况：江苏某制造企业由于存在大量的LED照明灯具和可控硅调功器控制的电加热设备致使产生大量的3次谐波，N线电流最大可达500A左右，线缆和断路器发热异常，现场的生产设备受到严重影响，生产效率下降。现场18个末端治理点位，以某个末端配电箱为例进行N线治理测试。

现场情况：加热管投入运行少，功率小，电流小，此时N线电流120A左右；加热管投入运行多，35%功率运行，N线电流较大，可达480A左右。

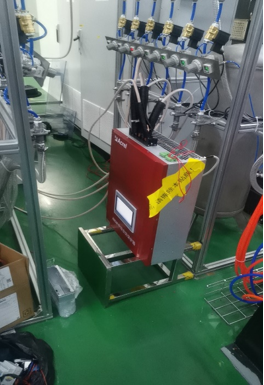

设备配置:1台ANSNP100壁挂模块

治理效果：

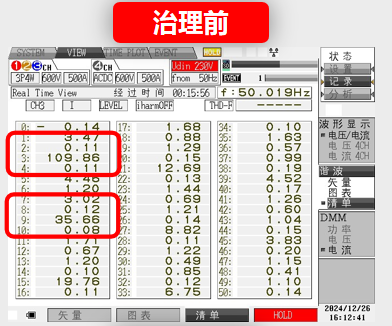

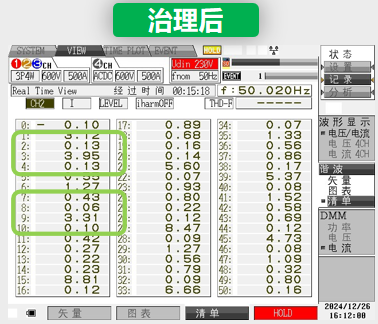

N线电流减小。3次和9谐波电流由治理之前的109.86A和35.66A降低到3.95和3.3A，ANSNP对于N线电流中3次谐波的治理能力补偿率在97%及以上，符合前期预期的治理要求；

线缆和断路器的温度降低。

五、结语：守护电气安全，筑牢配电防线

电气安全无小事，末端配电更是防线中的关键一环。面对日益复杂的用电负荷与潜藏的零线电流隐患，安科瑞 ANSNP 中线安防保护器以专业治理方案，守护供配电系统安全稳定运行。从源头消除电气火灾风险，保障三相平衡，筑牢电气安全最后一道防线，为各类场所持续可靠用电保驾护航，让用电更安全、更稳定、更放心。
