AI 算力爆发时代，高密度 GPU 集群快速落地，传统 400V 低压交流配电架构，已经难以满足 AIDC 人工智能数据中心大功率供电需求。基于 SST 固态变压器的 DC800V 高压直流（HVDC）供电架构，凭借更高电压、更大功率、更低损耗三大核心优势，正在成为算力基础设施的行业新标准。

在 AIDC 典型配电链路中，110kV 市电经过主变、中压配电，通过 SST 固态变压器完成 AC/DC 变换输出 DC800V 直流母线，直接给算力机柜、锂电池储能系统供电。该系统采用IT 不接地运行方式，正负极均不直接接地，这套架构解决了大功率供电痛点，同时也带来全新的绝缘安全风险。

DC800V 系统三大绝缘安全挑战

1. 高频电磁加速绝缘老化：SST 固态变压器采用 SiC 功率器件与高频 PWM 调制，高频、高压、高电压变化率持续冲击绝缘材料，会加速设备绝缘老化，埋下隐性故障隐患。

2. 接地故障隐蔽性强：单点接地故障发生时，整套系统依旧可以正常运行，传统保护装置、人工巡检很难发现隐患，故障持续累积，不易被察觉。

3. 故障后果损失惨重：一旦发生第二点接地，瞬间形成短路回路，可直接损毁功率模块，引发设备起火、集群宕机，给算力中心带来不可估量的经济损失。

团体标准 T/CMEEEA 261‑2026《数据中心高压直流系统技术要求》 明确规定：800V 直流系统必须配置绝缘在线监测装置，绝缘异常需要在 10ms 内完成快速诊断。面对标准强制要求与现实安全风险，配套可靠的绝缘监测方案已经成为 DC800V 算力中心的刚需。

安科瑞 AIM‑T500L 直流绝缘监测解决方案

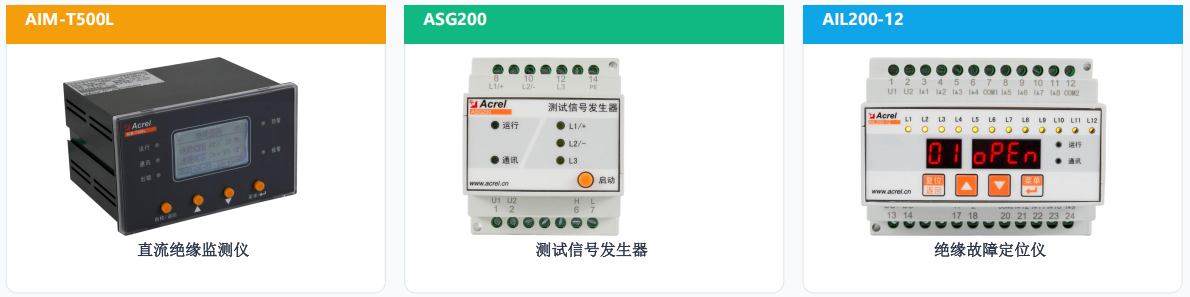

安科瑞 AIM‑T500L 直流绝缘监测仪，采用信号注入法检测原理，向直流系统与地之间注入低频测试信号，实时测量对地绝缘电阻，绝缘电阻越（限）时输出告警；搭配 ASG200 测试信号发生器、AIL200‑12 绝缘故障定位仪、AKH‑0.66L 信号探测器，实现绝缘在线监测 + 故障回路精准定位整套能力。

✅ 产品核心能力

• 宽电压适配：支持 DC0‑1000V / AC0‑690V，匹配 DC800V 算力中心场景

• 监测范围 1kΩ‑10MΩ，监测响应时间＜5s，分级输出出错、预警、报警 3 路继电器信号

• 标准 Modbus‑RTU 通讯，监测数据上传 SST 主控与后台监控平台，支持远程运维、数据追溯

• 嵌入式安装，IP30 防护，可直接集成在 SST 功率柜、800V 直流输出柜内部，部署紧凑

• 母线带电、断电均可完成绝缘监测，覆盖设备全生命周期






✅ 分级告警逻辑，贴合运维实际

• 100kΩ 预警：提示运维人员关注绝缘劣化趋势，提前介入

• 30kΩ 报警：触发继电器输出，及时处置故障

• 配合外设注入 20V/5Hz 测试信号，快速定位故障支路






整套方案四大价值：全工况在线监测、精准故障识别、智能预警联动、紧凑集成设计。故障发生后不再盲查，直接锁定故障回路，缩短故障处置时间，规避两点接地带来的灾难性宕机风险。

写在最后

随着 AIDC 算力中心向着高密度、大功率持续演进，DC800V 高压直流供电将成为新一代算力基础设施标配。AIM‑T500L 绝缘监测整套方案，为 800V 不接地直流系统构建完整绝缘安全防线，助力算力中心安全、稳定运行。
