从继电保护到电能质量，从双向计量到绝缘监测——新规对户用电化学储能的二次设备提出了哪些硬要求？安科瑞逐条给出配套方案。

规范落地的那一刻，选型就不再是"差不多就行"。

01 新规来了：哪些储能项目要按这个标准设计？

DL/T5903-2025《户用电化学储能系统设计规范》正式实施后，储能系统厂商和设备配套商终于有了明确的设计依据。

但很多集成商和设计院拿到规范后，第一反应是：我的项目到底适不适用？二次设备要配哪些？

先划清适用边界：

·电压等级：通过10kV及以下接入工商业用户和居民用户配电网；

·容量门槛：额定能量5kWh及以上；

·电池类型：锂离子电池、钠离子电池、铅酸/铅炭电池、液流电池；

·工程范围：固定式电化学储能系统的新建、改建和扩建。

简单说，只要是户用或工商业侧的固定式储能项目，基本都落在这个规范的管辖范围内。接下来的问题就是：规范到底要求配什么？

02 继电保护：并网安全的第一道防线

规范对继电保护的要求，按接入电压等级分了两档，这直接决定了你用什么设备。

通过10(6)kV接入时：必须设置专用继电保护装置，包含过流保护、零序过流保护。这不是可选项，是强制配置。

通过380V/220V接入时：可以由具备短路瞬时、过流、欠压保护及分励脱扣功能的断路器来替代。

但不管哪个电压等级，有两条要求是共通的：

·防孤岛保护：所有储能系统都必须具备。非计划孤岛状态下，必须在2秒内断开并网开关。

·逆向功率保护：根据当地供电部门是否允许倒送电，来决定是否配置。不允许倒送电的地区，必须设防逆流。

另外，220V单相接入时有一个容易被忽略的细节：单点额定功率不宜超过8kW，目的是减少三相不平衡对电网的影响。

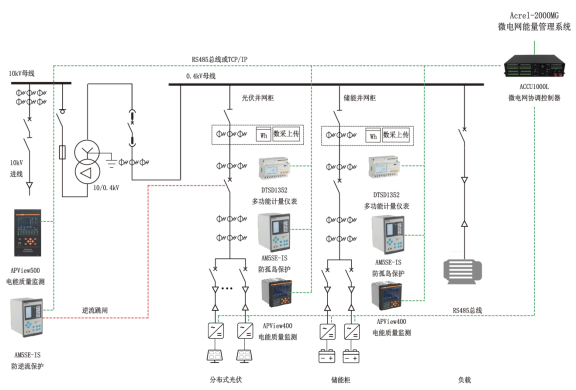

安科瑞配套方案：AM5SE-IS防孤岛保护装置

针对10kV接入的工商业储能系统，AM5SE-IS直接对标规范第4.2节的保护配置要求：

·防孤岛保护：检测非计划孤岛后2秒内动作断开，满足规范时限；

·逆功率/防逆流保护：可根据当地供电要求灵活投退；

·过压、欠压、过频、欠频保护：完整覆盖并网点异常工况；

·故障录波与事件记录：并网验收和事故追溯都有据可查；

·动作时间不大于2秒，直接跳开并网开关，实现储能系统与电网快速隔离。

03 电能计量：双向计量和防逆流，一个都不能少

储能系统和普通用电负荷最大的区别，在于它既有充电（从电网取电），又有放电（向电网送电）两种工况。这就意味着，关口计量点的电表必须能做双向计量。

规范明确引用了GB/T43526的要求：充放电电能计量、双向计量设计必须符合该标准。同时，关口计量点还要能为防逆流控制提供实时功率采样。

这里有个关键指标很多人没注意：功率刷新速率。如果电表刷新太慢，防逆流控制就会滞后，可能导致已经逆流了电表还没反应过来。

安科瑞配套方案：

户储场景：ADL200N-CT（单相）/ ADL400N-CT（三相）

这两款外置互感器导轨式电能表，就是专门为户用储能、光伏并网等新能源场景设计的：

·双向有功/无功电能计量：正反向分别计量，充放电分开计费；

·功率刷新50毫秒：配合逆变器或EMS快速实现防逆流逻辑；

·RS485通讯：无缝接入储能管理系统；

·DIN导轨安装：体积小巧，直接装在户用储能配电箱里；

·MID、UL、CE、RCM国际认证齐全：国内外户储市场都能打。

工商业储能：DTSD1352三相多功能电能表

工商业储能项目容量更大，计量要求也更高。DTSD1352作为并网计量表，有功电能精度C级、无功2级，具备历史电能冻结和功率快速刷新功能，CPA认证齐全，适用于工商业储能的电能计量与能耗考核。

电表不只是计费工具，更是防逆流控制的"眼睛"。

04 电能质量：并网验收为什么必须做监测？

储能系统通过逆变器接入电网，逆变器本身就是一个谐波源。规范要求：谐波、电压偏差、三相不平衡、电压波动闪变等指标必须满足国家标准。

但比"满足标准"更实际的问题是：你怎么证明自己满足了？

规范在并网验收环节明确要求：需要对并网点电能质量进行监测与评估，而且长期运行的电能质量数据要可追溯。这意味着，电能质量监测不是验收时临时测一下就完了，而是要长期在线记录。

安科瑞配套方案：APView500 / APView400电能质量在线监测装置

这两款装置按IEC61000-4-30 （A）级标准设计，直接对标并网验收和长期监测的双重需求：

·稳态监测全覆盖：2~63次谐波、0.5~62.5次间谐波、2.5k~8.9kHz高频谐波，加上电压/电流不平衡度、电压偏差、频率偏差、电压波动与闪变；

·暂态事件记录：电压暂降、暂升、中断，输出COMTRADE、PQDIF标准格式文件，支持暂降源定位和ITIC/SEMI F47容忍度曲线分析；

·高精度测量：电压/电流精度±0.1%，频率±0.001Hz，电能0.5S级；

·多通讯组网：3路RS485、4路以太网，支持Modbus RTU/TCP、IEC 61850规约，内置WebServer，远程调阅数据。

APView系列可以部署在公共电网连接点和储能系统并网点，长期在线记录，既为并网验收提供合规依据，也为PCS运行异常、谐波超标等问题提供数据追溯手段。

验收时拿不出数据，比数据不达标更麻烦。

05 监控系统：从数据采集到能量管理

规范要求储能系统必须配置监控系统，实现三件事：数据采集、能量管理、运维监控。

听起来简单，但实际做项目时，集成商最头疼的往往不是"要不要监控"，而是这么多设备的数据怎么统一采上来——PCS、BMS、并网柜仪表、电表，各说各的协议，各传各的数据。

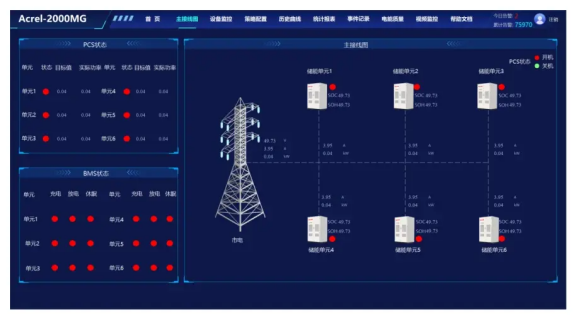

安科瑞配套方案：Acrel-2000MG微电网能量管理系统

这套方案解决的就是"全景监视+能量调度"的问题：

·全面数据采集：统一采集储能PCS、电池BMS、并网柜配电仪表、电表等设备数据，实现储能系统全景监视；

·能量管理策略：支持削峰填谷、SOC管理、光储协同调度，直接提升储能收益；

·运维监控：远程运维、告警上传、历史数据存储与报表分析；

·边缘网关：ANet系列智能网关在本地完成多协议数据采集、协议转换与断点续传，支持4G/以太网上云，适应户外分散布置的储能设备组网需求。

06 储能安全：直流侧绝缘监测和母线测温

安全是储能项目的底线。规范在这部分提了两个容易被忽略但必须配置的要求：

第一，直流侧必须配置绝缘监测装置。电池直流回路的对地绝缘状态要实时监测，这是强制内容，不是可选配置。

第二，场地消防和电气安全监测要配套。火灾及可燃气体探测器是辅助设施，但电气安全监测本身就是设计强制项。

还有一个大功率储能项目的风险：直流侧电流大，直流母线和电缆接头容易发热，光靠绝缘监测不够，还要测温度。

安科瑞配套方案：

AIM-T500L / AIM-D100绝缘监测仪：针对电池直流回路在线监测，实时监测直流母线正负极对地绝缘电阻，低于设定阈值时告警，覆盖不同电压等级。

ARTM24多点测温装置：监测直流侧母线和电缆接头温度，防止大电流导致的过热风险。

图片落位：文中配图4｜储能直流系统绝缘监测与母线测温配置示意图

绝缘电阻掉下去的时候，就是事故要开始的时候。

07 一张表汇总：规范条款对应安科瑞选型

最后把DL/T5903-2025的核心条款和安科瑞产品的对应关系整理成一张表，选型时直接对照：

写在最后

DL/T5903-2025把户用电化学储能的二次设备设计从"凭经验配"拉到了"按标准选"。

回头看，规范要求的四大类二次设备——继电保护、电能计量、电能质量监测、监控系统——安科瑞都有成熟产品可以落地。加上绝缘监测和母线测温补全安全链条，基本覆盖了户用及工商业储能项目从并网验收到长期运维的全流程需求。

如果你正在做户储或工商业储能项目的二次设备选型，建议对照规范条款逐项核对，不要等验收时才发现缺项。

规范不是限制，是把行业往更安全、更合规的方向推了一把。
