ASD系列开关柜综合测控装置厂家

ASD系列开关柜综合测控装置厂家

简要描述:ASD系列开关柜综合测控装置厂家,型号ASD320,用于3~35kV户内开关柜,适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。

产品型号: ASD320

所属分类:ASD开关柜综合测控装置

更新时间:2018-08-15

厂商性质:生产厂家

详情介绍

概述
  ASD系列开关柜综合测控装置用于3~35kV户内开关柜,适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。具有一次回路模拟图及开关状态指示,高压带电显示,自动温湿度控制,人体感应自动照明,语音提示,电参数测量及RS485通讯接口等众多功能,集操作、显示于一体。

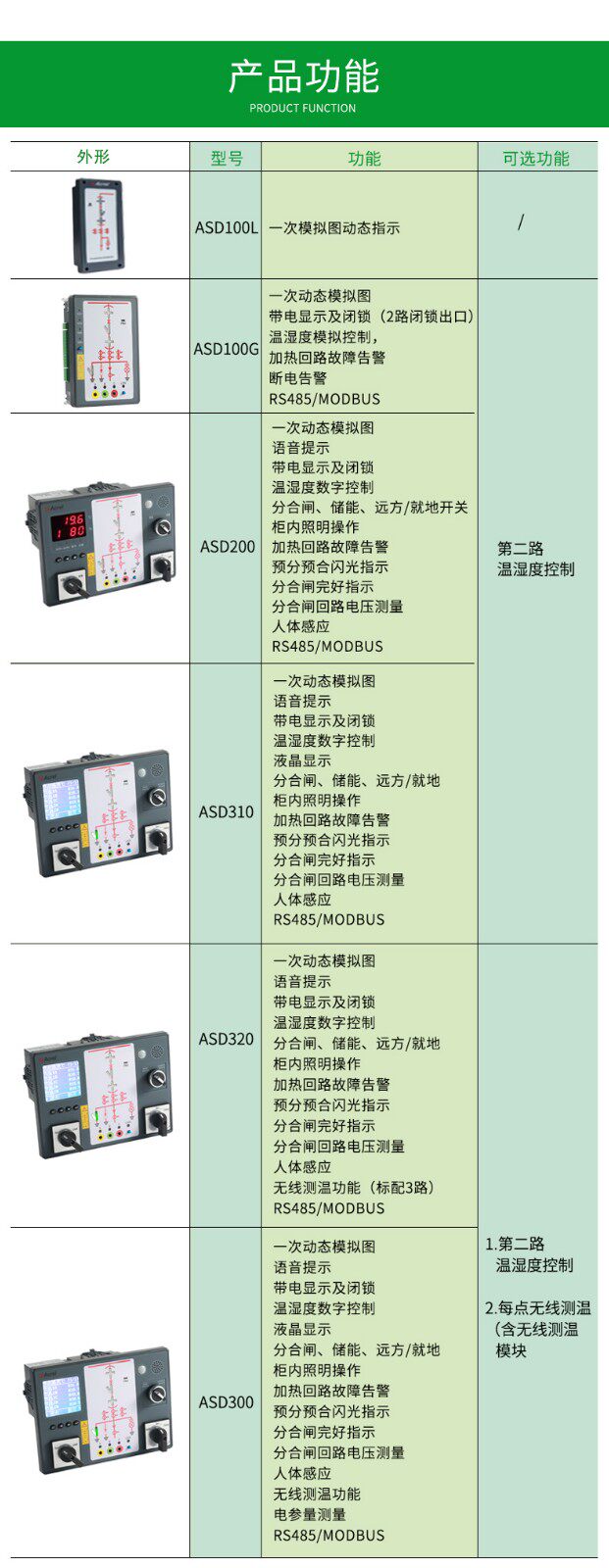

型号说明

    产品应用

    某集团公司信息园数据中心二期电源空调工程电源头柜项目,该信息园区分为两层,分为A、B两路电源,每路需要配备240V/630A直流型二级电源头柜、380V/160A交流型二级电源头柜,每个直流型二级电源头柜有21路出线电流,每个交流型二级电源头柜有24路出线电流,要求如下:对进线回路的电压、电流、频率、功率、电能等参数及开关状态和出线的电流、功率、电能等参数及开关状态的显示和监控。

    在此项目初期采用了目常用的一个方案,对列头柜的进线安装三个交直流流电力仪表和一个直流电力仪表,采集电参数及开关状态,出线安装多个三相/单相电力仪表,测量电参数,并安装多个开关量设备采集出线开关状态,采用HMI来显示和上传数据,在此方案进行评审的过程中,我们发现方案一由于采集的设备太多,引起了几个问题,是增加了列头柜的容量要求,是增加了列头柜内设备的成本;第三增加了设备维护难度,综合以上几点,我们需要提供出一种方案能简化采集设备。针对此项目中出线回路较多,但是采集电流一般都比较小的特点,可采用我们公司现有的产品AMC16M和AMC16K或ARTU-K32的产品组成一套集进出线多回路采集、开关量状态显示、参数设定报警等一系列功能为一体的方案,AMC16M能够多对42路单相回路电流、功率进行监测,而且AMC16M分别针对直流和交流两种列头柜体开发了AMC16MD和AMC16MA两种装置,可满足该项目的直流型和交流型电源头柜的要求。对此,我们对应给出了以下两种方案:

    (1)380V/160A交流型二级电源头柜

    采用AMC16MA作为监测主体,AMC16MA一次相电压测量可满足该交直流电源列头柜中380V的一次交流线电压要求,配合使用3个变比为200A:5A的互感器,可测量一次进线电流160A的测量要求,出线电流测量需要采用24个变比为100A:20mA互感器,可满足一次出线电流32A的测量要求。

    图3交流型电源头柜接线图
